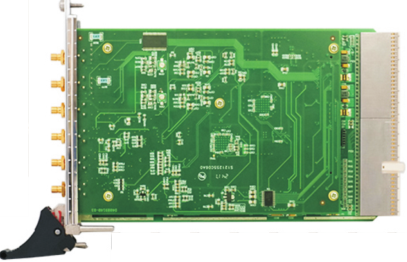

PXI-XH31402 14位2路數字化儀
AD模擬量輸入
ADC分辨率: 14位
輸入通道: 2路單端
輸入量程: ±5V、±1V
采樣率: 最高250MHz
采樣方式: 同步采樣
校準方式: 軟件自動校準
耦合方式: 直流耦合、交流耦合
觸發源: 軟件觸發、ATR觸發、DTR觸發、Trigger、信號觸發（用于多卡同步）
ATR輸入源: 從AI0~AI1的任一通道輸入
觸發源輸入范圍: ATR輸入范圍: 同AD量程
DTR輸入范圍: 標準TTL電平
輸入阻抗: 1MΩ、50Ω
帶寬: 100MHz
時鐘源: 板載時鐘、外部10M、PXICLK_10M、PXIECLK_100M、外時鐘
外時鐘輸入范圍: 40MHz~250MHz，幅值為2Vpp~5Vpp
接口： SMB*6
